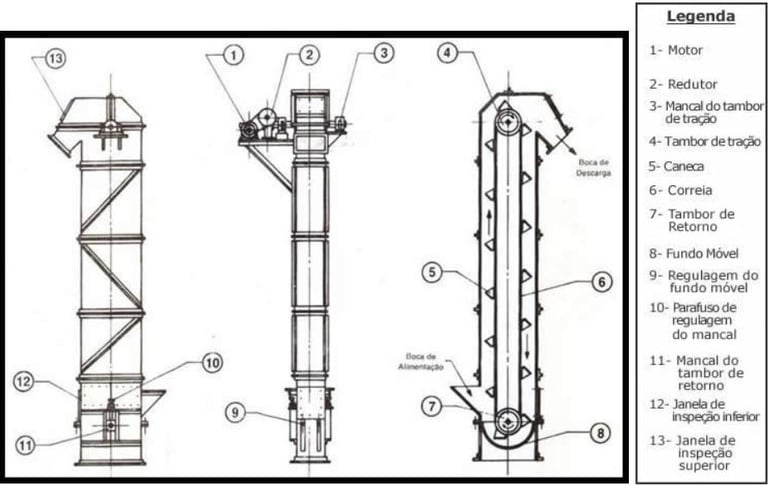

Passo 1 – Definir a Capacidade de Transporte

O primeiro ponto é saber quanto material precisa ser transportado por hora (t/h).

📌 Fórmula:

Q = M/T

Onde:

• Q = capacidade (t/h)

• M = massa total de material (t)

• T = tempo (h)

👉 Exemplo: transportar 60 toneladas em 1 hora:

Q = 60/1=60 t/h

Passo 2 – Identificar as Características do Material

Cada material tem:

• Densidade aparente (ρ)

• Granulometria (fina, grossa, grãos, pó, etc.)

• Umidade

Esses fatores influenciam no tipo de caneca, velocidade e potência.

👉 Exemplo: milho tem ρ ≈ 0,75 t/m³.

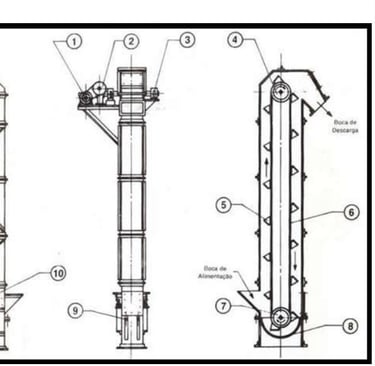

Passo 3 – Escolher o Tipo de Caneca

A seleção depende do material:

• Caneca rasa → materiais leves e secos

• Caneca profunda → materiais granulares

• Aço carbono/inox → abrasivos

• Plástico → grãos e produtos agrícolas

👉 Exemplo: milho → caneca plástica de 3 L (0,003 m³).

Passo 4 – Definir o Espaçamento entre Canecas

O espaçamento pp influencia diretamente na capacidade.

📌 Fórmula:

n = 1000/p

Onde:

• n = canecas por metro

• p = passo entre canecas (mm)

👉 Exemplo: espaçamento de 200 mm:

n = 1000/200=5  canecas/m

Passo 5 – Definir a Velocidade da Correia

A velocidade v depende do tipo de material:

• Grãos: 2,0 a 3,0 m/s

• Materiais pesados: 1,0 a 1,5 m/s

👉 Exemplo: para grãos → escolher v=2,5 m/s.

Passo 6 – Calcular a Capacidade Real de Transporte

Agora combinamos volume da caneca, densidade e velocidade.

📌 Fórmula:

Qr = Vc⋅n⋅v⋅3.6⋅ρ

Onde:

• Qr = capacidade real (t/h)

• Vc = volume útil da caneca (m³)

• n = canecas por metro

• v = velocidade da correia (m/s)

• ρ = densidade do material (t/m³)

👉 Exemplo:

• Vc=0,003 m³

• n=5

• v=2,5 m/s

• ρ=0,75 t/m³

Qr = 0,003⋅5⋅2,5⋅3.6⋅0,75 ≈ 0,10 t/h  por metro

Com base no comprimento da correia, ajusta-se até chegar aos 60 t/h necessários.

Passo 7 – Definir a Altura de Elevação

A altura H é fundamental para calcular potência e esforços.
👉 Exemplo: silo com 20 m de altura → H=20 m

Passo 8 – Calcular a Potência do Motor

Agora estimamos a potência para vencer altura e carga.

📌 Fórmula:

P = Q⋅H/367⋅η

Onde:

• P = potência (kW)

• Q = capacidade (t/h)

• H = altura (m)

• η = rendimento (0,85–0,95)

👉 Exemplo:

• Q=60 t/h

• H=20 m

• η=0,9

P = 60⋅20367⋅0,9 ≈ 3,65 kW

Motor calculado: 5 CV (~3,7 kW) - mas para fabricação recomenda-se um motor com uma capacidade acima por exemplo de 6 CV

Passo 9 – Dimensionar a Correia ou Corrente

A correia/corrente precisa suportar peso + tração.

📌 Fórmula do fluxo mássico:

F = Q/3600⋅v

👉 Exemplo:

• Q=60.000 kg/h

• v=2,5 m/s

F = 60.000/3.600⋅2,5 ≈ 6,67 kg/s

Esse valor ajuda a definir a largura mínima da correia ou bitola da corrente, essas informações são obtidas pelo fabricante

Passo 10 – Verificar Estrutura e Segurança

Antes de fechar o projeto:
✅ Conferir resistência da carcaça
✅ Prever sensores de desalinhamento
✅ Instalar proteções contra sobrecarga
✅ Planejar pontos de inspeção/manutenção

Conclusão

Seguindo estes 10 passos, é possível dimensionar um elevador de canecas com precisão, garantindo eficiência energética, segurança e confiabilidade.

👉 Embora envolva cálculos, o processo é simples quando dividido em etapas práticas.
